產品主要特征：
① 不用樹脂凝固 至今為止的樹脂凝固法做樣品必須從樹脂硬化? 樹脂裁斷?粗磨 ?研磨。做一個樣品要花數30分鐘左右。 本產品不需樹脂凝固，制作一個樣品只用 5 分鐘。
② 端子專用夾具可對應各種尺寸的端子 新開發的夾具可夾緊各種型號的端子。 研磨時不用擔心咬線牙變形或電線飛出。 也不用特殊的技能，誰都可以輕易操作。 附屬的標準夾具可對應 AWG8 ~ AWG26 的電線。 ※ 細線用夾具（AWG26 ~ AWG36） 可追加 ※ 樹脂凝固樣品的專用夾具（可夾最大直徑?23mm）可追加
③ 高性能顯微觀測儀和專用軟件可快速正確地測量長度﹑計算面積。 放大倍率從 26 倍 ~ 最大 260 倍。 超過AWG30的極細線也能鮮明地顯示出。 在最大倍率下的測量精度為 5μm。
一、用途介紹

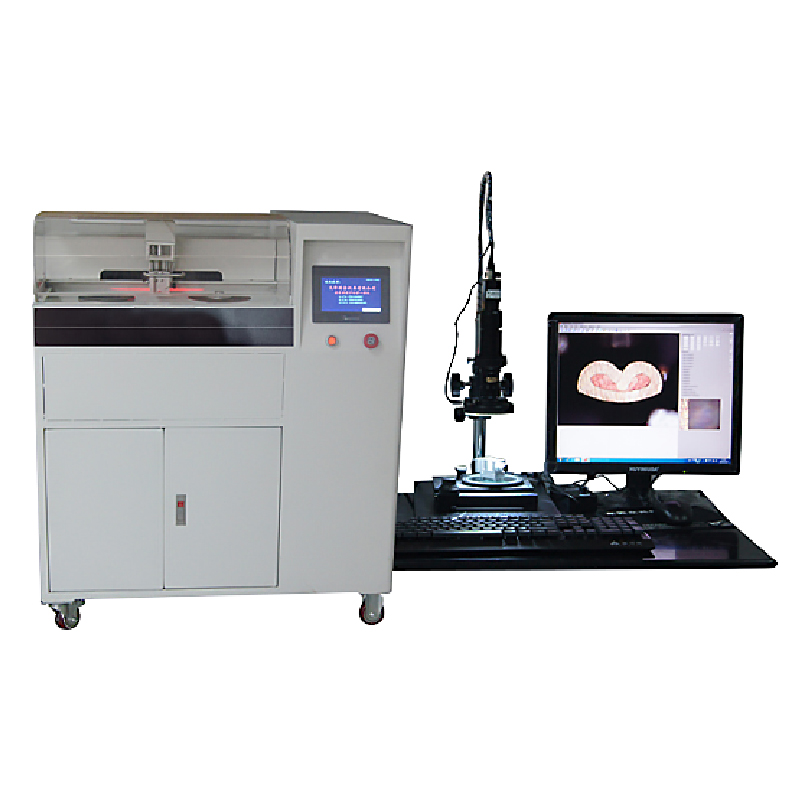

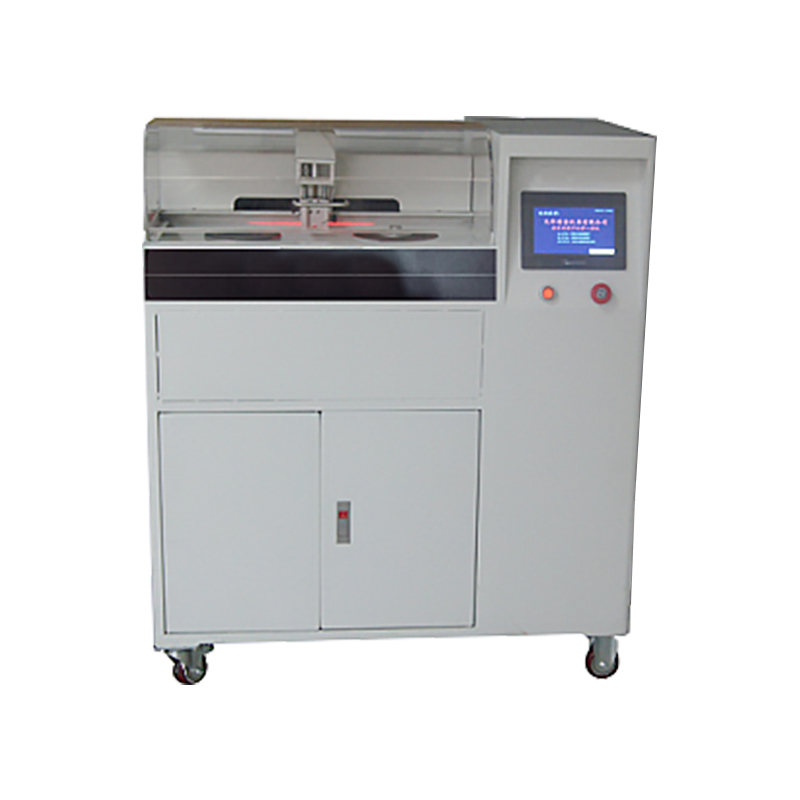

端子金相分析儀是針對線束行業質量檢驗而專門研發的一款精密檢測分析設備，整套系統由端子裁切、研磨設備、腐蝕、斷面圖像采集系統、端子圖片測量分析系統等單元組成，采用人體力學設計，模塊化組合，流水線式工作流程，讓操作更方便、快捷。觸摸屏 自動切割/研磨一體機，可編程，電線適用范圍0.05-400m㎡，直徑30mm以內線束端子，電源220V 伺服電機，1KW在首件生產檢驗時，可直接觀察判斷，省時省力。極大地提高了端子斷面質量檢驗的速度。簡易的操作、高質量的圖像采集系統、精確的測量分析為您的生產保駕護航。
端子金相檢測顯微鏡能觀察物體時能產生正立的三維空間像，立體感強，成像清晰和寬闊，具有較長的工作距離;配置高精度線束端子圖片測量分析系統,組合成線束端子檢測顯微鏡,高質量光學系統與高分辨率攝像頭的完美組合，讓斷 面圖像更清晰，更精確。
二、系統簡介
端子金相分析顯微鏡是將傳統的光學顯微鏡與計算機(數碼相機)通過光電轉換器有機地結合在一起，在計算機顯示屏上觀察實時動態圖像，并能將所需要的圖片進行編輯、測量分析、保存和打印。
三、技術參數
儀 器 設 備 參 數
要求項目 | 使用技術規格要求 | ||
儀器信息 | 關鍵尺寸 | 推薦型號 | WY-QC100 |
切割機 | 轉速 | 3000轉/min | |
切割范圍 | 直徑：0.2mm---28.00mm | ||
切割速度： | 1.6mm/sec | ||
切割輪：內徑 | 32mm | ||
外徑 | 150mm· | ||
厚度 | 0.8mm | ||
冷卻系統 | 內置冷卻系統（便于端子切割研磨快速冷卻使端子線束不易熱燒變形變質） | ||
打磨機 | 轉速 | 2600轉/min | |
磨盤 直徑 | 150mm | ||
磨盤 厚度 | 10mm | ||
蝕化部分 | 腐蝕時間 | 5-30S | |
Y軸步進電機 | 42步距角1.8度 | ||
X軸步進電機 | 28步距角1.8度 | ||
開關電源 | 220V/50HZ | ||
主機部分 | 放大倍數： | 16X~260X配帶一個附加鏡 | |
光學鏡頭（普密斯高端定格鏡頭） | 0.7~4.5X | ||
視頻總倍率 | 16~260X | ||
測量精度 | 0.003mm | ||
端子測定范圍 | 0.3mm2-2602 | ||
成像系統500萬像素（進口CCD千兆網卡接入畫面清晰傳送速度快穩定性好） | 1/2″專業CCD高清成像系統 | ||
備注 | 機身 | 機身白色 | |
耗材 | 分析腐蝕液 | 1瓶250ML | |
砂紙 | 30張 | ||
專用棉簽 | 6包 | ||
切割片 | 5張 | ||
售后 | 售后服務 | 24小時內進行 | |
合格證明書 | 具有 | ||
操作說明書 | 具有 | ||
保修期 | 1年 | ||
四、樣品制作需要以下幾步
1、第一步：截取區域 2、第二步：夾住端子 3、第三步：自動切割端
4、第四步：端子機械力自動研磨5、第五步：端面的清洗 6、第六步：樣品制作完成
五、軟件特點（專業端子圖像分析軟件）專利技術
1．動態觀察所測的工件的圖像
2．捕捉、保存、修改、打印圖像
3．基本元素的測量
最新端子截面分析軟件V1.2版本主要在測量和報告上做出了很大的改進，主要有以下特點：
1.測量比以前更快捷更方便，整個測量流程分為：C/H、C/W、C/R、壁厚、毛刺寬度、毛刺高度、壓縮比、間隙比、線芯和角度測量，一鍵式測試數據馬上出來。
2.報告比以前更加專業和完整,采用與德國德爾福合作開發最新端子檢測系統。我們在軟件里邊植入了這套系統后，軟件可以自動判定該端子壓接是否合格
